Braced Steel Frame System: Bakit Matatag ang Matataas na Gusali?

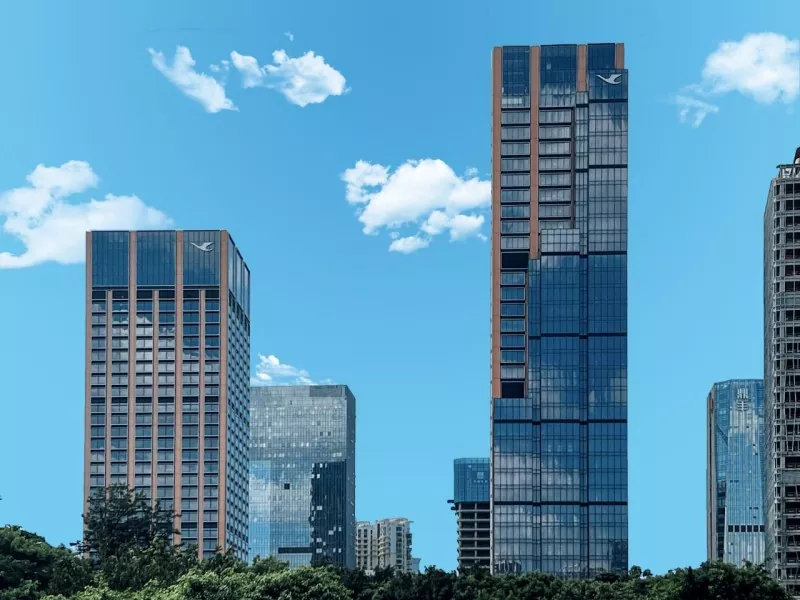

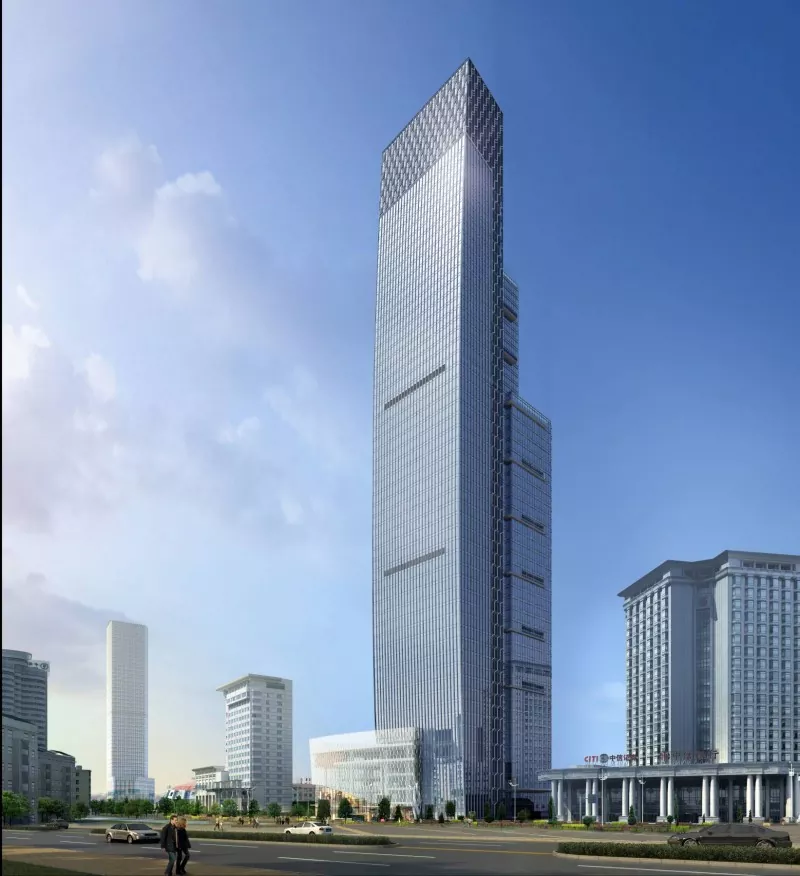

Dahil sa kakulangan ng mga modernong mapagkukunan ng lupa at mga pressure mula sa paglaki ng populasyon, ang patayong konstruksyon ay naging isang hindi maiiwasang kalakaran sa kontemporaryong arkitektura. Ang mga modernong skyscraper ay pumailanglang sa langit at nakatayong matayog. Ano ang nagpapanatili sa kanila na medyo matatag laban sa malakas na presyon ng hangin sa troposphere at nagbibigay-daan sa kanila na makatiis ng lindol nang ligtas? Upang masagot ang tanong na ito, tingnan natin ang bracedsistema ng steel frame.

Nagtatampok ang mga tradisyunal na purong frame structure ng mga flexible na layout ng sahig at mataas na paggamit ng espasyo. Gayunpaman, kapag ang taas ng gusali ay lumampas sa isang tiyak na limitasyon, ang kanilang kakulangan ng hindi sapat na lateral structural stiffness ay lalabas. Mayroong dalawang pangunahing solusyon upang matugunan ang isyung ito: pagpapalaki ng mga cross-section ng mga beam at column, o pag-install ng mga bracing system. Ang una ay hahantong sa isang matalim na pagtaas sa pagkonsumo ng bakal, habang ang huli ay ipinagmamalaki ang superior cost-effectiveness. Samakatuwid, ang mga braced steel frame system ay ang pinakamainam na pagpipilian para sa matataas na gusali.

Ang pangunahing lohika ng braced steel frame system ay nakasalalay sa makatwirang pag-aayos ng mga miyembro ng bracing upang bumuo ng isang collaborative load-bearing mechanism: ang steel frame ay nagdadala ng mga patayong karga habang ang mga braces ay lumalaban sa mga pahalang na puwersa. Ang isang gusali ng opisina sa Xiamen ay gumagamit ng isang steel frame-concentric brace structural system. Ang mga load-bearing buckling-restrained braces (BRBs) ay naka-install sa base ng gusali, na ganap na nakikinabang sa ductility advantage ng mga istrukturang bakal at lubos na nagpapabuti sa seismic performance ng istraktura.

May tatlong pangunahing pangunahing uri ng bracedmga sistema ng steel frame. Ang Concentrically Braced Frame (CBF) ay ang pinaka-klasikong bracing configuration, na ang pangunahing katangian ay ang mga centroidal axes ng mga miyembro ng bracing ay nagsalubong sa gitna ng beam-column joints. Ito ay nagtataglay ng mataas na higpit at maaaring epektibong makontrol ang pahalang na pag-aalis. Ang pagkakaiba ng Eccentrically Braced Frame (EBF) mula sa CBF ay nasa offset ng bracing axes nito, na nagbibigay-daan dito na pagsamahin ang mataas na stiffness ng concentric braces at ang ductility merit ng mga purong frame. Ang energy-dissipating braced frames ay umaasa sa energy dissipation at damping device para bumuo ng perpektong lateral force-resisting system.

Sa praktikal na engineering, ang Buckling-Restrained Brace (BRB) ay ang umiiral na solusyon at isang na-upgrade na variant ng concentrically braced frames. Tinatanggal nito ang isyu ng buckling failure ng tradisyonal na concentric braces sa ilalim ng compression at bending. Binubuo ng isang core steel plate, outer restraining tube at unbonded filler material, ang BRBs ay nagbubunga sa ilalim ng load nang walang buckling upang mawala ang enerhiya, nakakamit ang pantay na tensile at compressive bearing capacity pati na rin ang mabilog na hysteretic performance.

Bukod pa rito, pangunahing kasama sa CBF ang Diagonal Bracing, Chevron Bracing (Inverted V-Bracing), V-Bracing, X-Bracing (Cross Bracing) at K-Bracing. Pangunahing binubuo ang EBF ng D-type (gate-type), K-type, V-type at Y-type bracings.

Ang tiyak na anyo ng bracedmga sistema ng steel framedapat piliin batay sa mga kinakailangan sa seismic at taas ng gusali. Sa pangkalahatan, ang mga tradisyunal na concentric braces ay nagtatampok ng mababang gastos at mataas na stiffness, ang mga sira-sira na braces ay nag-aalok ng kanais-nais na ductility at malakas na kapasidad sa pag-alis ng enerhiya, at ang buckling-restrained braces ay naghahatid ng mahusay na seismic performance. Ang mga braced steel frame system ay nagbibigay-daan sa matataas at napakataas na gusali upang labanan ang malalakas na hangin at lindol, at nagbibigay din ng maaasahang mga solusyon sa istruktura para sa patayong pag-unlad ng lungsod. Sa 21 taon ng malawak na karanasan, ang EHSS ay isang propesyonal na tagagawa na dalubhasa sa paggawa at pag-install ng mga istrukturang bahagi ng bakal. Manatiling nakatutok sa EHSS para sa higit pang propesyonal na teknikal na impormasyon tungkol sa mga istrukturang bakal.
