Steel Frame Warehouse Supermarket

Ang steel frame warehouse supermarket building ay isang construction form na espesyal na idinisenyo ng aming Chinese steel structure factory para sa mga warehouse-style na supermarket. Pinagsasama nito ang mga katangian ng engineering ng "istraktura ng steel frame" at ang mga kinakailangan sa paggana ng "mga supermarket na istilo ng bodega". Ang aming teknolohiya sa pagtatayo ng steel frame ay nagbigay ng mga solusyon para sa maraming kliyente sa iba't ibang bansa at rehiyon. Kami ay isang supplier at tagagawa ng istraktura ng bakal na may higit sa 20 taong karanasan.

Pangunahing istraktura

Balangkas na bakal

● Mga pangunahing materyales: Ang mga pangunahing bahagi na nagdadala ng pagkarga gaya ng mga column, beam, at roof trusses ay gumagamit lahat ng hot-rolled na H-shaped na bakal, square steel pipe, atbp.

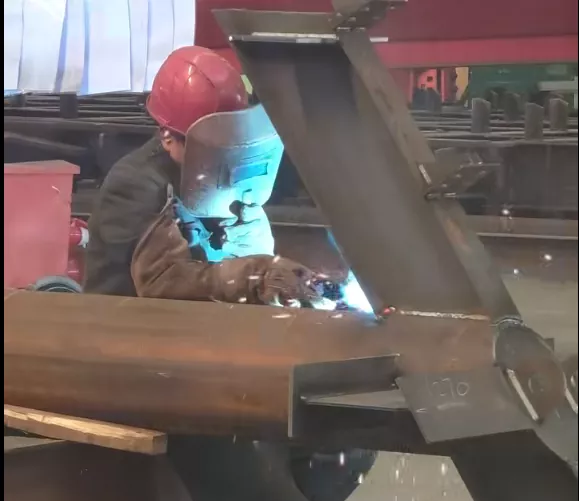

● Paraan ng koneksyon: Ang mga bahagi ay binuo on-site sa pamamagitan ng high-strength bolts, welding, atbp.

● Enclosure structure: Ang panlabas na dingding at bubong ay karaniwang gumagamit ng mga sandwich panel o profiled steel sheet sa halip na tradisyonal na brick wall o concrete wall.

Pangunahing pag-andar

Warehouse-style na Supermarket

● Mataas na malinaw na taas: Karaniwang may taas na 8-12 metro o mas mataas pa ang unang palapag ng isang supermarket na istilo ng bodega ng bakal. Gumagamit ng mga istante na may mataas na antas para sa patayong imbakan, na pinapalaki ang kapasidad ng imbentaryo. Ang mga forklift ay maaaring malayang gumagalaw sa pagitan ng mga istante upang magsagawa ng mga operasyon sa muling pagdadagdag. Nagbibigay ito sa mga customer ng bukas at hindi nakaka-stress na karanasan sa pamimili.

● Pinagsamang sirkulasyon: Ang loob ng gusali ay karaniwang nahahati sa harap at likod, na walang matitigas na partisyon sa pagitan ng mga ito. Ang mga matataas na istante mismo ay parehong display at storage unit. Maaaring obserbahan ng mga customer ang proseso ng muling pagdadagdag, na nagpapahusay sa kahulugan ng "malaking dami, magandang presyo" ng bodega.

● Mga pantulong na function: Ang mga espesyal na platform sa pagkarga at isang malaking panlabas na paradahan ay kailangang idisenyo.

Sistema ng istruktura

Ang mga supermarket ng Steel frame warehouse ay pangunahing gumagamit ng sumusunod na dalawang structural system, o isang kumbinasyon ng dalawa:

Kaso ng produkto

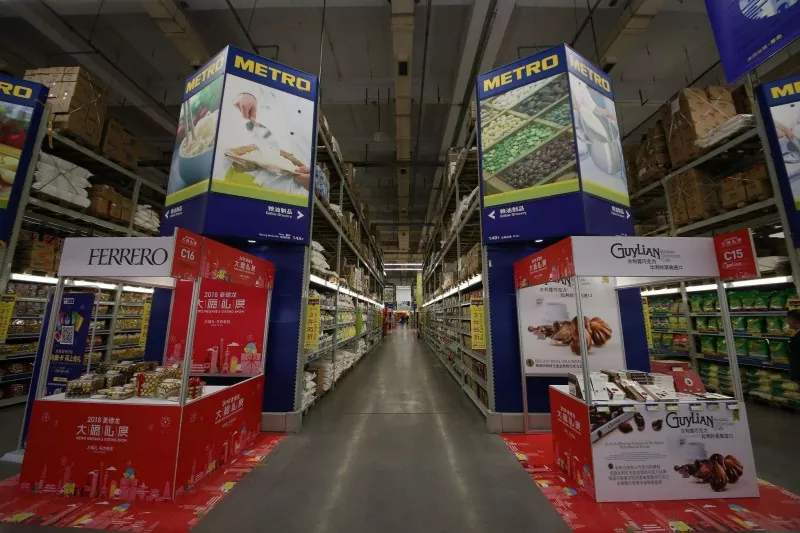

Metro (METRO) - Ang pioneer ng German Steel frame warehouse supermarket

● Structural system: Portal frame light steel structure, na may span na karaniwang mula 24 hanggang 30 metro, at column spacing na 6 hanggang 12 metro.

● Panloob na espasyo: Ang netong taas na 8 hanggang 10 metro, ang mga high-level na istante ay direktang umaabot ng hanggang sa humigit-kumulang 7 metro, at ang mga forklift ay maaaring malayang umaandar sa mga istante.

● Pagkakakilanlan ng hitsura: Ang panlabas na harapan ay kadalasang binubuo ng asul at puting kulay na mga metal sandwich panel, na may kitang-kitang logo na "METRO" sa sloping wall, at mayroong loading platform (katulad ng taas ng truck bed).

● Floor: heavy-duty concrete floor, na may kapal na humigit-kumulang 250mm, at ang ibabaw ay tumigas, na may kakayahang direktang dalhin ang mga forklift at fully loaded na mga pallet.

Ang kumpletong proseso ng pagmamanupaktura ng produkto

Ang proseso ng pagmamanupaktura ng isang nakumpletong Steel frame warehouse supermarket sa pangkalahatan ay kinabibilangan ng mga sumusunod na hakbang:

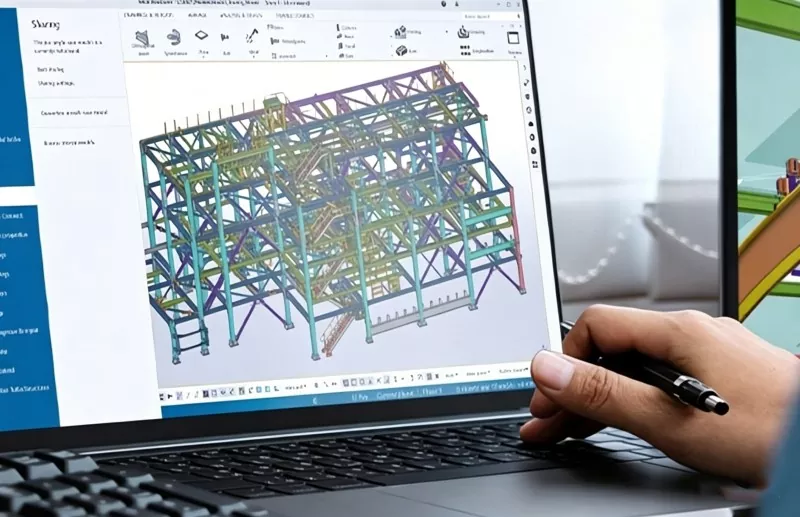

1. Pagpapalalim ng disenyo

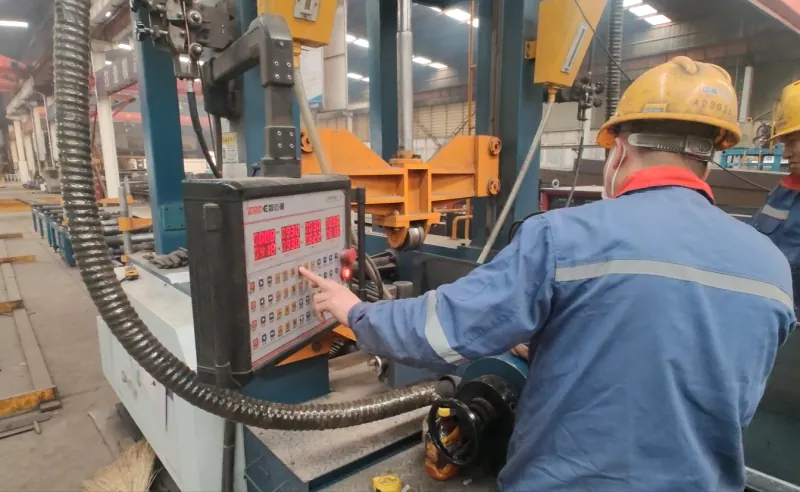

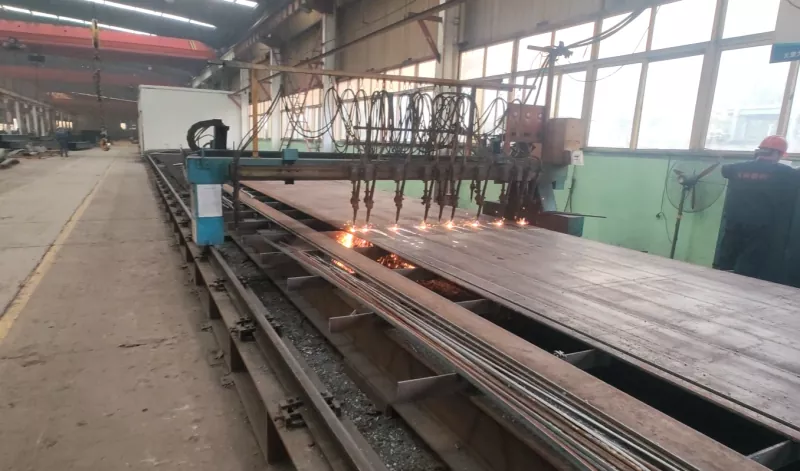

2. Pagputol at pagproseso

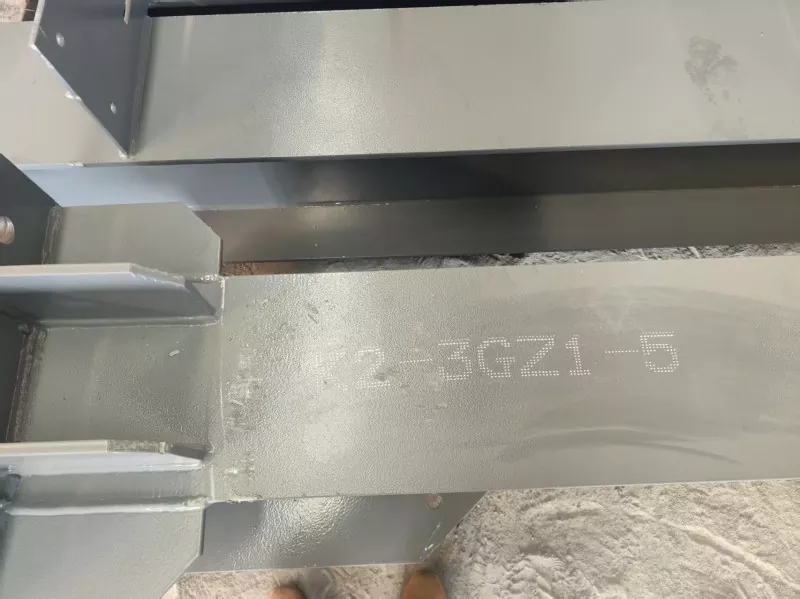

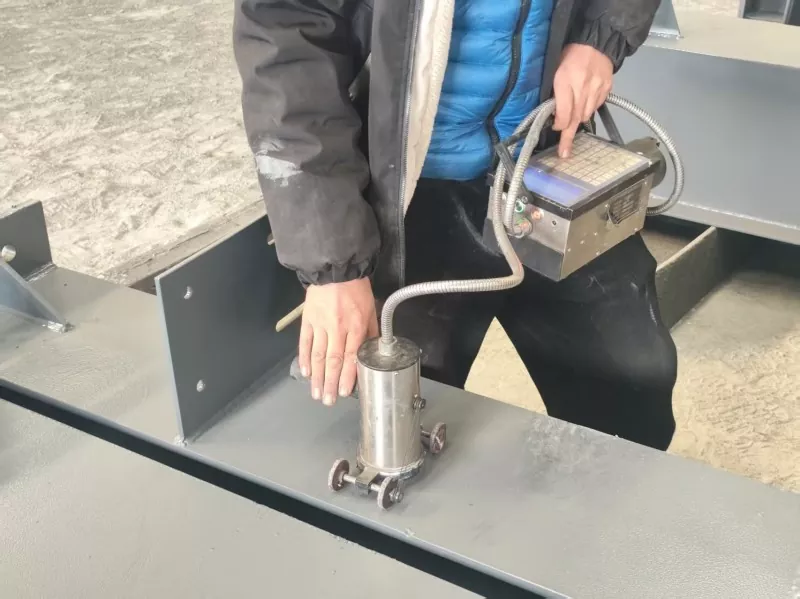

3. Laser printing ng mga component number

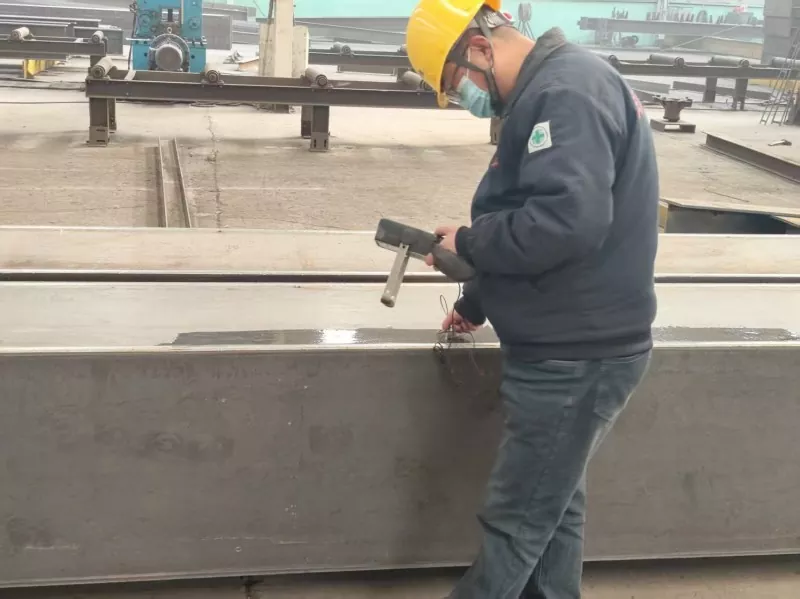

4. Quality Inspection

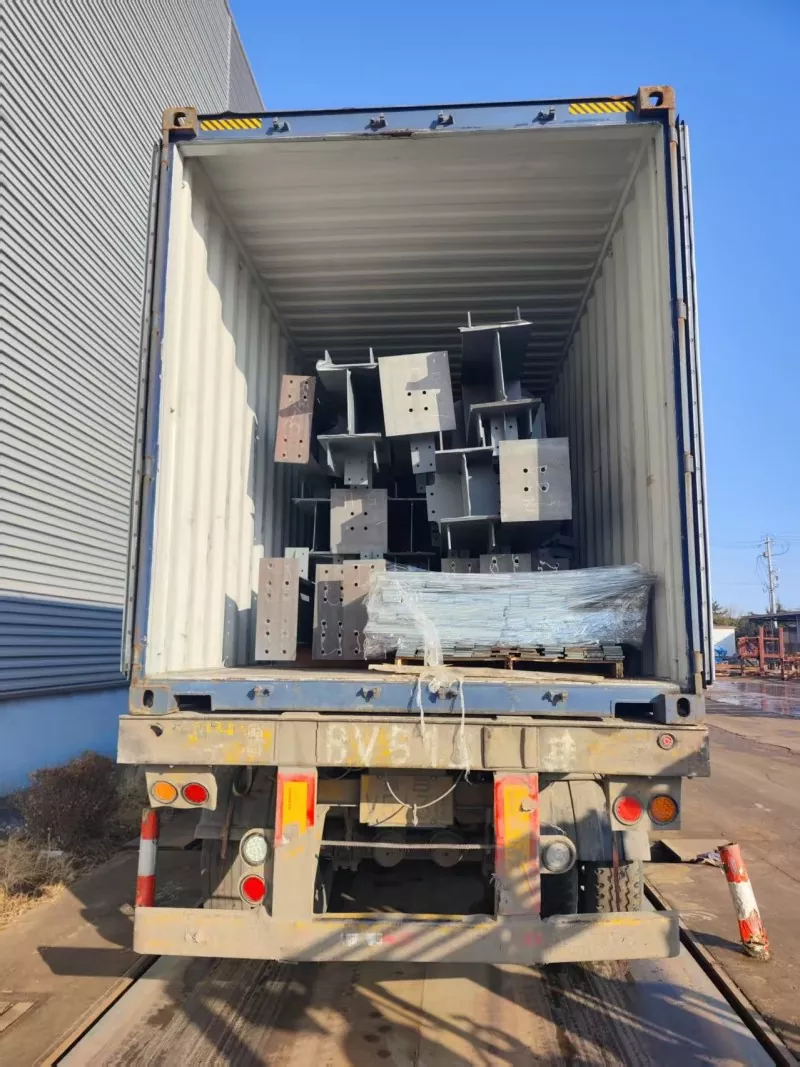

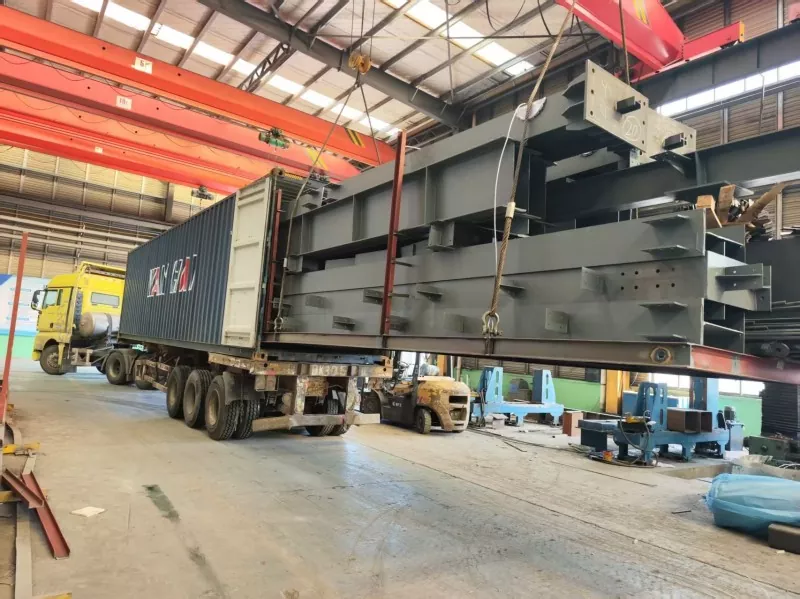

5. Pag-iimpake at Pagpapadala

Mga Suhestiyon sa Disenyo ng Pangunahing Node

Ang mga steel column ay ang pangunahing load-bearing component ng Steel frame warehouse supermarkets. Ang mga mungkahi sa disenyo para sa mga haligi ng bakal ay kinabibilangan ng mga sumusunod na aspeto:

● Form ng seksyon: Karaniwan, ginagamit ang welded o hot-rolled na H-shaped na bakal (wide flange series). Minsan, ang mga haligi na hugis kahon o mga haligi ng bilog na tubo ay ginagamit sa mga lugar na may mabigat na karga.

● Column spacing: Ang longitudinal (sa haba ng direksyon ng supermarket) na column spacing ay karaniwang 6 hanggang 12 metro, na nakaayon sa shelf module at sa lapad ng forklift passage.

● Column base: Karamihan sa mga matibay na connection column bases (naka-embed o naka-expose na anchor bolt connections), na naglilipat ng mga bending moment at axial forces; kailangan nilang labanan ang mga karga ng hangin at pahalang na puwersa mula sa mga kreyn (kung mayroon man).

● Espesyal na paggamot: Mas mababa sa 1.5 hanggang 2.0 metro mula sa ibaba ng column, ang kongkreto ay kadalasang inilalagay sa labas o ang mga anggulo ng anti-collision guard ay naka-set up upang maiwasan ang pinsala mula sa mga impact ng forklift.
