Pag-unawa sa Mga Bahagi ng Istraktura ng Bakal: Pag-uuri ng Mga Miyembrong Nagdadala ng Pagkarga at Katatagan

Sa pangkalahatan, ang mga bahagi ng istruktura ng bakal ay maaaring nahahati sa apat na pangunahing kategorya ayon sa komposisyon ng istruktura: pangunahing mga miyembro na nagdadala ng pagkarga, mga miyembro ng bracing at katatagan, mga sekundarya at nakakabit na mga bahagi, pati na rin ang mga koneksyon at structural fitting. Pangunahing sinasaklaw ng session na ito ang unang dalawang kategorya.

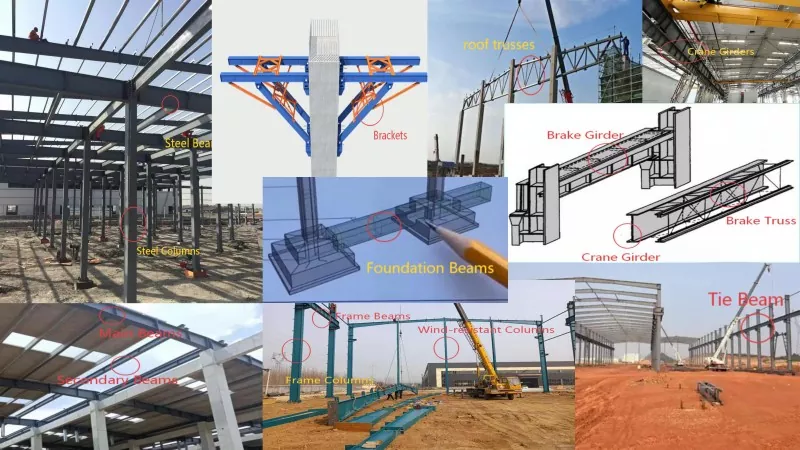

Kabilang sa mga pangunahing miyembro na nagdadala ng kargada ang mga haliging bakal, bakal na beam, trusses, bracket, roof trusses, crane girder, brake girder, brake trusses, wind-resisting column, frame beam, frame column, pangalawang beam, pangunahing beam, tie beam at foundation beam. Ang isang truss ay binubuo pa ng mga top chords, bottom chords at mga miyembro ng web. Bilang core skeleton ngsistema ng istruktura ng bakal, ang mga pangunahing miyembro na nagdadala ng pagkarga ay nagdadala ng mga pangunahing karga ng istraktura at inililipat ang mga ito sa pundasyon. Ang kanilang kalidad ng katha at katumpakan ng pagtayo ay direktang tinutukoy ang kaligtasan at katatagan ng buong istraktura.

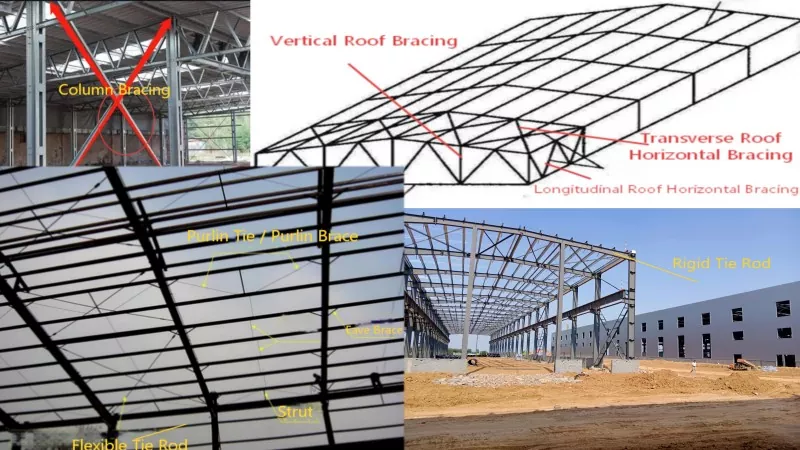

Ang mga miyembro ng bracing at stability ay binubuo ng column bracings, roof horizontal bracings, roof vertical bracings, longitudinal horizontal bracings, transverse horizontal bracings, eave braces, rigid tie rods, flexible tie rods, purlin ties at struts. Ang mga miyembro ng bracing at stability ay hindi direktang nagdadala ng malalaking vertical load, ngunit gumagana ang mga ito upang magarantiya ang pangkalahatang katatagan ng istraktura, maglipat ng pahalang na load, bawasan ang epektibong haba ng mga structural na miyembro at maiwasan ang structural instability.

Ang session na ito ay nagpapakilala sa mga pangunahing miyembro na nagdadala ng pagkarga at mga miyembro ng bracing & stability. Ang susunod na sesyon ay patuloy na magdedetalye sa mga buong detalye ng pangalawa at nakakabit na mga bahagi (kabilang ang mga purlin, wall frame, monitor frame, stair platform, railings, atbp.) pati na rin ang mga koneksyon at structural fittings (kabilang ang gusset plates, stiffeners, bolts, shear studs, embedded parts, atbp.). Manatiling nakatutok.
