On-Site Steel Structure Assembly + Integral Hoisting Construction Workflow + Mga Pangunahing Pagsasaalang-alang

Panimula:Sapagtatayo ng istraktura ng bakal, "ground assembly + heavy-crane integral hoisting" (ang ganap na pag-assemble ng istraktura sa lupa at itinaas ito sa posisyon bilang isang unit gamit ang mabibigat na crane) ay isa sa pinaka-epektibong gastos, ligtas, at kontrolado ng kalidad na mga paraan ng konstruksiyon na magagamit ngayon.

Kung ikukumpara sa "high-altitude loose assembly" (pag-assemble ng mga bahagi nang paisa-isa nang mataas sa hangin), ang pamamaraang ito ay makabuluhang binabawasan ang mapanganib na trabaho sa taas, pinapababa ang mga rate ng depekto sa welding, at epektibong kinokontrol ang structural deformation. Gayunpaman, nangangailangan ito ng mahigpit na paghahanda sa ground site, high-precision assembly jig setup, mahigpit na lifting engineering calculations, at walang kamali-mali na on-site na pagbibigay ng senyas at command.

Nasa ibaba ang isang komprehensibo at standardized na teknikal na gabay para saon-site na istraktura ng bakalassembly at integral hoisting—istruktura na may malinaw na mga daloy ng trabaho at praktikal, prangka na teknikal na mga kinakailangan para sa madaling sanggunian.

I. Pangunahing Pangkalahatang-ideya ng Paraan ng Konstruksyon

Logic ng Daloy ng Trabaho sa Konstruksyon: Prefabrication ng pabrika ng mga bahagi ng bakal sa mga seksyon → On-site ground assembly sa mga jig → Welding correction, weld inspection (NDT) at touch-up ng pintura → One-piece integral hoisting sa posisyon → Pag-aayos at pagkakahanay ng istruktura.

Pangunahing Kalamangan

•  Ground-Based na Trabaho sa Kabuuan: Ang mga pangunahing operasyon ay ginagawa sa lupa, na lubhang binabawasan ang mga panganib sa pagkahulog at mga panganib sa mataas na lugar.

•  Nakokontrol na Kalidad: Nagaganap ang pag-assemble, welding, at alignment sa isang matatag, naa-access na kapaligiran sa lupa, na tinitiyak ang higit na katumpakan at kalidad ng pagbuo.

•  Mataas na Kahusayan sa Konstruksyon: Ang high-altitude na welding at bolting ay pinaliit, na makabuluhang nagpapabilis sa pag-unlad ng konstruksiyon.

Mga Limitasyon

•  Kinakailangan ang Malaking Lugar ng Asembleya: Nangangailangan ng maluwag, patag, at siksik na lugar sa lupa para sa on-site na pagpupulong.

•  Mga Malakas na Kagamitan at Mahigpit na Pagsusuri: Nangangailangan ng mataas na toneladang lifting crane at mahigpit na pagkalkula ng engineering para sa mga kondisyon ng pag-angat at kapasidad sa pagdadala ng load ng lupa.

Mga Naaangkop na Sitwasyon

Open-site na konstruksiyon ng istraktura ng bakal, gaya ng malalaking span steel trusses, roof steel modules, multi-span steel frame, at heavy-duty crane girder assemblies.

II. Kumpletuhin ang Standardized Construction Workflow

Karaniwang Daloy ng Proseso: Paghahanda sa Konstruksyon → Pag-level at Pag-compaction ng Site → Pag-setup at Pagtanggap ng Jig ng Assembly → Pagtanggap at Pag-inspeksyon ng Component → Ground Assembly → Mga Welding Works → Weld Testing (NDT) at Touch-up na Anti-Corrosion Paint → Lifting Lug & Rigging Setup → Trial Fifting Position Integration → Trial Fift Integration Holding at Pag-aayos ng Rigging Pansamantalang Pag-aayos → Muling Sinusuri ang Grid Axes at Elevation → Permanenteng Koneksyon at Pangkabit → Pag-aalis ng Rigging → Pagtanggap ng Proyekto → Pag-dismantling ng Assembly Jig

1. Unang Yugto ng Paghahanda sa Konstruksyon (Pinakamahalagang Hakbang)

Kung hindi sapat ang paunang paghahanda, ang mga isyu tulad ng structural deformation, overturning, o dimensional error ay madaling mangyari sa panahon ng assembly at lifting. Mahigpit na tumutok sa 4 na pangunahing gawaing ito:

•  Magplano Una: Maghanda ng isang nakatalagang pamamaraan ng hoisting. Para sa mga high-risk, super-critical na operasyon, ang pagsusuri ng eksperto at pormal na pag-apruba ay sapilitan. Kumpletuhin ang detalyadong mga kalkulasyon ng engineering para sa mga kondisyon ng pagpapatakbo ng crane, stress ng miyembro, kapasidad ng pagdadala sa lupa, at mga pagkarga ng punto ng pag-angat.

•  Pag-verify ng Materyal at Dokumento: Siyasatin ang mga factory certificate of conformity, mill test reports (MTR), factory non-destructive testing (NDT) records, at dimensional na verification sheet. Mahigpit na pigilan ang anumang hindi sumusunod na mga bahagi mula sa pagpasok sa lugar ng trabaho.

•  Pagplano ng Site Layout: Malinaw na magtalaga ng hiwalay na mga zone para sa pag-iimbak ng bahagi, trabaho sa ground assembly, at pagpoposisyon ng crane travel/outrigger. Para sa malambot na pundasyon ng lupa, hukayin at palitan ng solid na backfill, siksikin, at ihanda/patigasin ang lupa nang maaga.

•  Pagtataya sa Kaligtasan ng mga Tauhan: Ang mga welder, crane operator, signaler, at rigger ay dapat may hawak na mga valid na sertipiko ng kwalipikasyon. Magsagawa ng masusing mga briefing sa kaligtasan at teknikal para sa lahat ng mga manggagawa, na naglilinaw sa mga indibidwal na responsibilidad at mga pagbabawal sa kaligtasan.

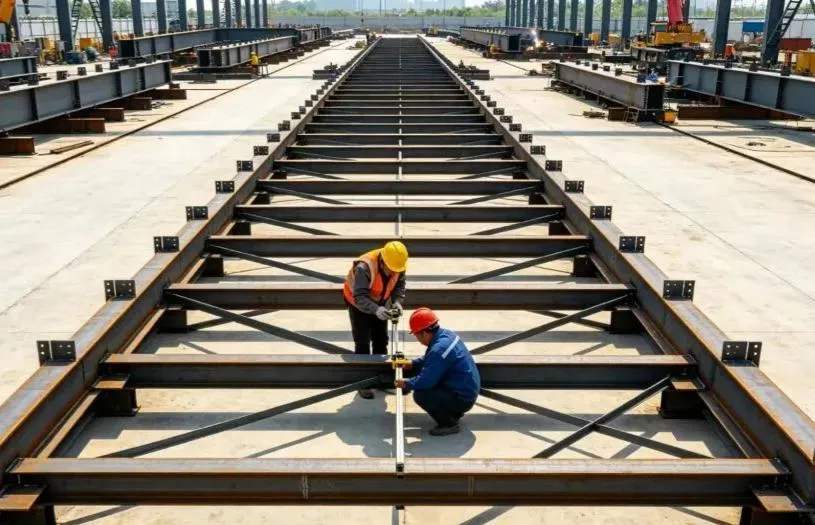

2. Pag-setup at Pagtanggap ng Assembly Jig

Ang assembly jig (ground support frame) ay mahalaga para sa katumpakan ng pagpupulong. Ang kaswal na pagpupulong o substandard, makeshift frameworks ay mahigpit na ipinagbabawal!

•  Gumamit ng Standard Structural Steel: Gumawa ng mga jig gamit ang pambansang standard na mga seksyon ng bakal upang matiyak ang sapat na higpit at katatagan, maiwasan ang pag-aayos ng lupa, structural deflection, o pagyanig pagkatapos i-load.

•  Tumpak na Setting-out at Positioning: Tumpak na ilatag ang mga linya ng gabay; mahigpit na kontrolin ang mga grid axes, elevation, at levelness. Para sa malalaking bahagi, bumuo sa pre-camber (isang intensyonal na pataas na curve) ayon sa mga detalye ng disenyo upang malabanan ang paglalaway sa hinaharap sa ilalim ng mga pagkarga ng serbisyo.

•  Nakalaang Pag-inspeksyon at Pag-sign-off: Ang isang espesyal na inspeksyon ay dapat isagawa pagkatapos makumpleto ang jig setup. I-record at i-archive ang lahat ng sukat, elevation, at flatness. Magagamit lamang ang jig pagkatapos ng pormal na pag-sign-off

3. Paghahatid ng Component at Ground Assembly

Ang ground assembly ay ang pangunahing proseso para sa pagkontrol sa pangkalahatang kalidad ng istruktura. Ang tumpak na kontrol ay mahalaga:

•  Inbound na Component Inspection: Siyasatin ang bawat bahagi sa pagdating para sa hitsura, deformation sa pagpapadala, protective coatings, at alignment ng bolt hole. Ituwid at itama ang anumang maliliit na deformation bago ang pagpupulong.

•  Pagpoposisyon at Pagsasaayos ng Jig: Pagkatapos ilagay ang mga bahagi sa jig, gumamit ng mga hydraulic jack at guy cable para i-fine-tune at mahigpit na kontrolin ang span, mga linya ng axis, elevation, root gap (joint fit-up gap), at vertical alignment.

•  Tack Welding ng Certified Welders: Ang mga sertipikadong welder ay dapat magsagawa ng tack welding (pansamantalang paghawak ng welding). Ang haba ng tack weld at laki ng fillet leg ay dapat matugunan ang mga teknikal na pamantayan, na pumipigil sa porosity, bitak, at iba pang mga depekto sa welding.

•  Symmetrical Welding at Stress Relief: Dapat na mahigpit na sundin ng pormal na welding ang mga prinsipyo ng "symmetrical welding" at "back-step welding" (welding sa maiikling alternating segment) upang pantay na mailabas ang thermal stress at mabawasan ang warping. Para sa makapal na steel plate, mahigpit na ipatupad ang preheating at interpass temperature controls.

•  Pag-verify ng Post-Assembly: Pagkatapos makumpleto ang pagpupulong, masusing muling sukatin ang pangkalahatang mga dimensyon, mga halaga ng camber, at lateral straightness upang matiyak ang ganap na pagsunod sa mga engineering code at mga drawing ng disenyo.

4. Weld Inspection at Anti-Corrosion Paint Touch-up

•  Non-Destructive Testing (NDT): Magsagawa ng Ultrasonic Testing (UT) o Radiographic Testing (RT) ayon sa mga detalye ng disenyo. Ang anumang hindi sumusunod na weld ay dapat na ganap na mabutas, muling hinangin, at muling masuri hanggang sa 100% maging kwalipikado.

•  Weld Cleaning at Repainting: Gilingin ang welded joints ng makinis, alisin ang kalawang, slag, at spatter, at agad na maglapat ng katugmang anti-corrosion primer at topcoat para matiyak ang tuluy-tuloy at buo na protective coating system.

•  Proteksyon sa Ibabaw: Protektahan ang mataas na lakas ng bolt friction contact surface, bolt hole, at tapos na mga layer ng pintura mula sa weld spatter, grease/oil contamination, at mechanical scratches.

5. Lifting Points at Rigging Selection

Core Lifting Safety Rule: Huwag kailanman baguhin ang mga lifting point nang walang pahintulot, huwag kailanman paghaluin ang hindi tugmang rigging, at huwag ipasa ang mga bahagi sa hindi tamang puwersa.

•  Gumamit ng Designed Lifting Lugs: Palaging gumamit ng pre-designed, factory-engineered lifting lugs (pad eyes). Mahigpit na ipinagbabawal ang hindi inaprubahang on-site welding o butas na pagbabarena para sa pansamantalang lifting point. Lahat ng lifting lug welds ay dapat sumailalim sa 100% NDT inspection.

•  Pagkalkula ng Kapasidad ng Rigging: Pumili ng steel wire ropes, shackles, at lifting slings na mahigpit na nakabatay sa mga kalkuladong load, na may kasamang dynamic na mga salik sa kaligtasan ng pagkarga. Mahigpit na ipinagbabawal ang overloading.

•  Mga Corner Protector: Mag-install ng mga corner protector (mga softener/edge guard) sa lahat ng matutulis na sulok at gilid ng mga miyembro ng bakal upang maiwasang maputol o masira ang mga wire rope.

•  Temporary Reinforcement: Magdagdag ng mga pansamantalang bracing struts/miyembro sa structurally slender o thin-walled sections (gaya ng mahabang trusses) upang maiwasan ang pag-twist, buckling, o lokal na deformation sa panahon ng pagtaas.

6. Pagsubok sa Pagsubok sa Pagtaas (Kailangang Hindi Nilaktawan)

Ang trial lift ay ang panghuling defensive barrier laban sa mga aksidente sa pagtaas.

•  Lift and Hover: Dahan-dahang itaas ang bahagi sa layo na 200–300 mm mula sa assembly jig, at hawakan itong nakabitin sa hangin sa loob ng 5 hanggang 10 minuto.

•  Komprehensibong Inspeksyon: Masusing suriin ang: mga kondisyon ng pagkarga sa mga lifting point, rigging deformation, pangkalahatang at lokal na pagpapalihis ng miyembro, crane stability, ground settlement sa ilalim ng outriggers, at anumang interference o snagging sa jig.

•  Kaagad na Pagbaba ng Abnormality: Kung may napansing anumang kakaibang ingay, structural distortion, o labis na pag-aayos sa lupa, ibababa kaagad ang bahagi sa jig. Ang pormal na pagtaas ay maaari lamang magpatuloy pagkatapos maaprubahan ang mga aksyong pagwawasto.

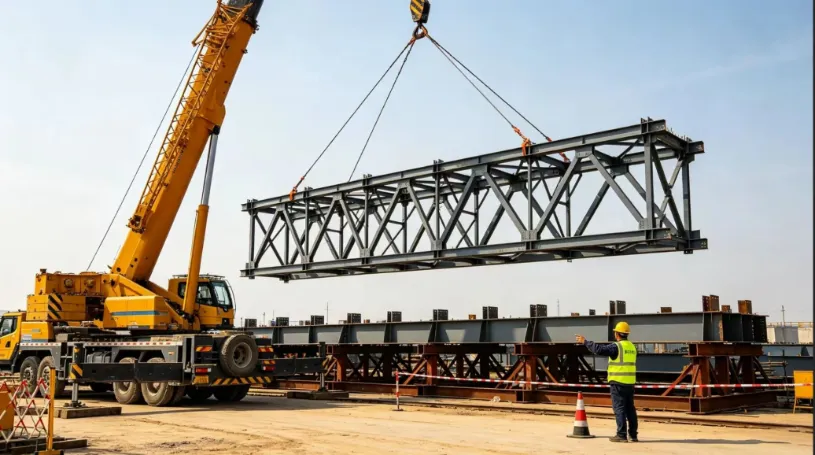

7. Full-Assembly Hoisting, Positioning, at Temporary Securing

•  Unified Single-Person Signaling: Ang mga operasyon ay dapat na idirekta ng isang itinalagang signaling commander gamit ang mga standardized na hand signal at voice command. Mahigpit na ipinagbabawal ang pagsenyas ng maraming tao at magulong operasyon.

•  Smooth Crane Movements: Ang pagtaas, pag-slewing (swinging), at luffing (boom derricking) ay dapat manatiling maayos at mabagal sa kabuuan. Iwasan ang mga biglaang paghinto, matalim na pagliko, o pag-load ng shock. Ang ground crew ay dapat gumamit ng mga tag lines (guide ropes) upang patatagin ang oryentasyon ng component at maiwasan ang banggaan sa mga kasalukuyang istruktura.

•  Pagpoposisyon at Agarang Pansamantalang Suporta: Kapag naupo na sa mga permanenteng suporta, tumpak na i-fine-tune ang mga grid axes, elevation, at vertical plumbness. Agad na mag-install ng pansamantalang mga strut ng suporta at higpitan ang mga cable ng lalaki.

•  Core Safety Red Line: Huwag kailanman bitawan ang crane hook hanggang saistraktura ng bakalbumubuo ng isang matatag, na sumusuporta sa sarili na sistema ng istruktura.

8. Mga Permanenteng Koneksyon at Pagtatapos

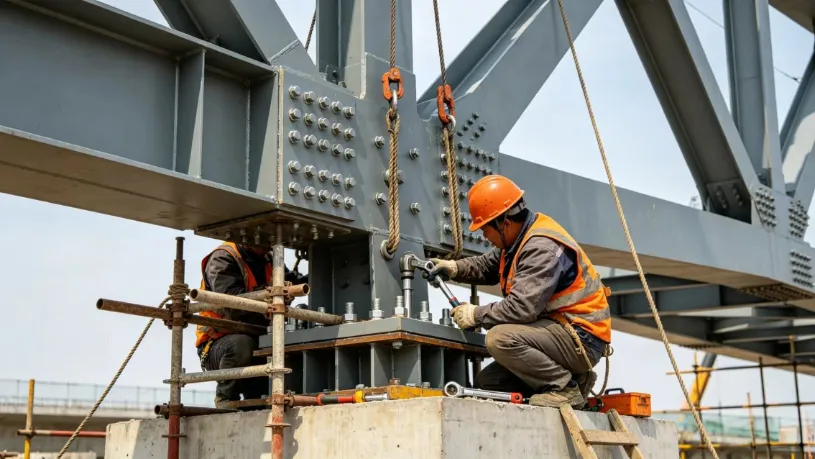

•  High-Strength Bolting First: Unahin ang high-strength bolt fastening. Mahigpit na sundin ang dalawang yugto na pagkakasunod-sunod ng paghigpit: "Initial Tightening → Final Torque Tightening". Markahan nang malinaw ang bawat bolt pagkatapos ng huling paghihigpit upang maiwasan ang mga napalampas, maluwag, o sobrang torque na mga bolts.

•  On-Site Splice Welding: Magsagawa ng on-site butt at splice welding sa mga multi-pass na layer, at magsagawa kaagad ng non-destructive testing (NDT) pagkatapos makumpleto.

•  Pangkalahatang Pagsusukat sa Istruktura: Muling sukatin ang lahat ng pangkalahatang dimensyon, elevation, at mga halaga ng pagpapalihis. Kapag na-certify na bilang sumusunod, ligtas na lansagin ang lifting gear, pansamantalang suporta, at ground assembly jig.

•  Pag-aayos at Paghahatid ng Coating: Pindutin ang lahat ng nasirang anti-corrosion at fireproof coating sa mga apektadong lugar upang makumpleto ang natapos na pag-install.

III. Mga Kritikal na Pag-iingat sa Site (Mga Pangunahing Pitfalls na Dapat Iwasan)

1. Mga Punto ng Pagkontrol sa Kalidad ng Assembly

•  Solid Jig Foundation: Ang lupa sa ilalim ng assembly jig ay dapat na matatag, siksik, at patag. Ang gawaing pagpupulong ay mahigpit na ipinagbabawal sa malambot na lupa o natubigan sa panahon ng maulan na panahon upang maiwasan ang hindi pantay na pag-aayos.

•  Strict Pre-camber Control: Tumpak na itakda ang pre-camber (intentional upward curve) para sa mga miyembrong may malalaking span ayon sa mga value ng disenyo. I-double-check ang mga sukat bago at pagkatapos ng pagpupulong upang maiwasan ang pababang sagging pagkatapos ng pagtayo.

•  Malalang Paghihigpit sa Welding sa Panahon: Kaagad na itigil ang open-air welding sa panahon ng malakas na hangin, ulan, niyebe, o nagyeyelong temperatura. Tiyakin na ang mga mamasa-masa na ibabaw ng bakal ay lubusang natutuyo gamit ang mga heating torches bago ipagpatuloy ang hinang.

•  Protektahan ang High-Strength Bolt Friction Surfaces: Mahigpit na protektahan ang bolt contact friction surface. Mahigpit na ipinagbabawal ang paggiling, kontaminasyon ng langis, o weld spatter burn, na tinitiyak na ang slip coefficient ay nakakatugon sa mga pamantayan ng engineering.

2. Mandatory Lifting Safety Red Lines

•  Mga Pagbabawal sa Panahon: Mahigpit na ipinagbabawal ang pagtaas sa panahon ng malakas na hangin ng Force 6 at mas mataas (bilis ng hangin ≥ 10.8 m/s), makapal na fog, malakas na ulan, o kapag hindi sapat ang ilaw sa gabi.

•  Suporta sa Crane Outrigger: Ang mga crane outrigger ay dapat na ganap na suportado ng makapal na bakal na load-distribution plate sa solid, na-verify na lupa upang maiwasan ang crane tipping o outrigger punch-through.

•  Rigid Safety Exclusion Zone: Magtatag ng mahigpit na barrier at malinaw na exclusion zone sa loob ng crane working radius. Ang mga hindi awtorisadong tauhan ay mahigpit na ipinagbabawal na pumasok, dumaan, o manatili sa lugar.

•  Pre-Shift Rigging Inspection: Siyasatin ang lahat ng hoisting equipment, rigging hardware, at wire ropes bago ang bawat work shift. Palitan kaagad kung ang mga sirang wire strands, labis na pagkasira, o kinks/deformation ay lumampas sa mga pinapayagang limitasyon.

3. Mga Karaniwang Panganib at Pag-iwas

•  Labis na Component Deformation: Paunang itinakda ang disenyo ng camber, magdagdag ng mga pansamantalang reinforcement struts, sundin ang simetriko na pagkakasunud-sunod ng welding, at magsagawa ng ganap na mga pagsusuri sa pagkarga ng kondisyon ng pag-angat.

•  Lifting Lug Tear-out Failure: Magsagawa ng espesyal na structural design para sa lifting lugs, tiyakin ang full-penetration welding na may 100% NDT inspection, at mahigpit na ipinagbabawal ang hindi naaprubahang makeshift lifting point.

•  Crane Ground Settlement o Tipping: I-verify at patigasin nang maaga ang lupa, ilagay ang mabibigat na steel plate sa ilalim ng mga outrigger, at subaybayan ang ground settlement sa panahon ng trial lift.

•  Katatagan ng Structural pagkatapos ng Placement: Mag-install kaagad ng mga guy cable at pansamantalang support struts, na mahigpit na ipinapatupad ang prinsipyo: "Huwag bitawan ang crane hook bago ma-secure ang structure."

•  Substandard na High-Strength Bolting: Mahigpit na protektahan ang mga friction contact surface, ilapat ang standardized torque tightening procedure, at suriin at markahan ang bawat indibidwal na bolt kapag natapos na.

IV. Buod

Ang pangunahing lohika ng pamamahala ngon-site na istraktura ng bakal assemblyat integral hoisting ay maaaring ibuod bilang: precision ground assembly, rigid jig control, mahigpit na pagkalkula ng hoisting, makinis at tuluy-tuloy na pag-angat, at hindi kailanman bibitawan ang hook bago i-secure.

Sa pamamagitan ng mahigpit na pamamahala sa apat na kritikal na pillar—kalidad ng jig, welding deformation, lifting load condition, at pansamantalang structural stability—maaaring maiwasan ang karamihan sa mga karaniwang depekto sa konstruksiyon at mga aksidente sa kaligtasan, na nagbibigay ng ligtas, maaasahan, at mahusay na solusyon para sa large-span steel structural engineering.
