Matuto Tungkol sa Mga Bahagi ng Bakal: Pag-uuri at Pagsusuri ng Application

Ang mga istrukturang bakal ay binuo mula sa mga bahagi ng bakal, na nagsisilbing pangunahing balangkas ng mga gusaling bakal. Ang mga bahagi ng bakal ay ikinategorya ayon sa pangunahing uri ng bahagi, anyo ng istruktura at senaryo ng aplikasyon sa engineering. Ang iba't ibang uri ng istraktura ng bakal ay nakakaapekto sa pagpili ng materyal, katha at pagtatayo ng field ng mga proyekto.

Inuri ayon sa mga pangunahing bahagi, ang mga miyembro ng bakal ay pangunahing binubuo ng mga beam, mga haligi, mga bahagi ng plato at mga konektor.

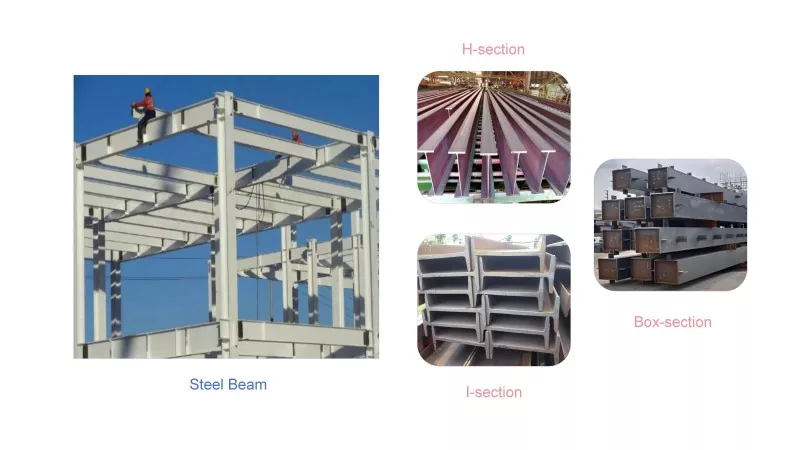

Ang steel beam ay isang pahalang na load-beam na bahagi ng istraktura ng bakal, na gawa mula sa seksyong bakal o steel plate, kabilang ang H-beam, I-beam at box beam.

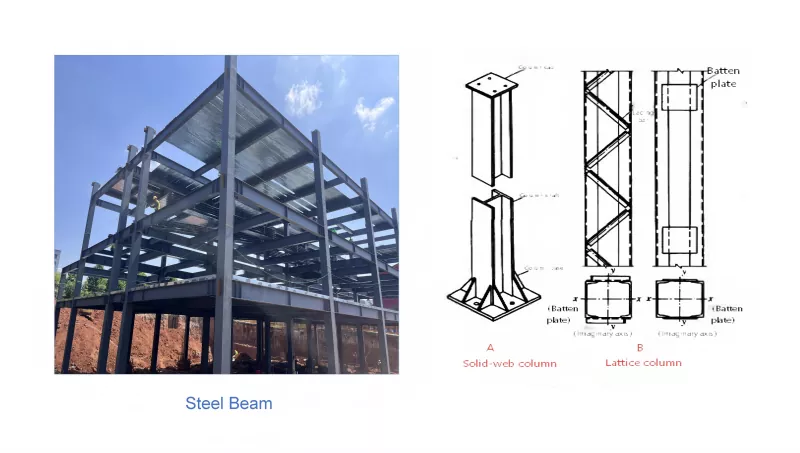

Ang mga haligi ng bakal ay patayong mga miyembro na nagdadala ng pagkarga. Ang mga ito ay ikinategorya sa mga solid-web na column at lattice column.

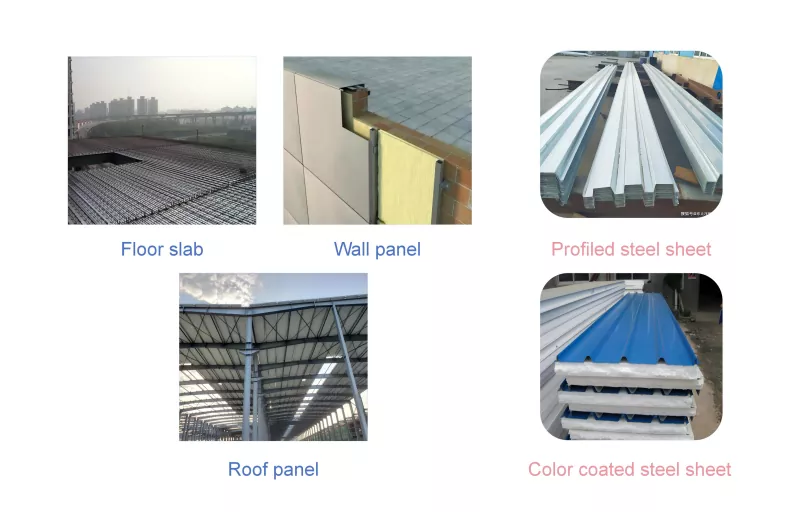

Ang mga bahagi ng plate ay tumutukoy sa mga panel ng bakal para sa sahig, bubong at enclosure, na bumubuo ng sistema ng sobre ng gusali. Karaniwang ginagamit ang color-coated na steel sheet at profiled steel sheet para sa enclosure, waterproofing at load bearing.

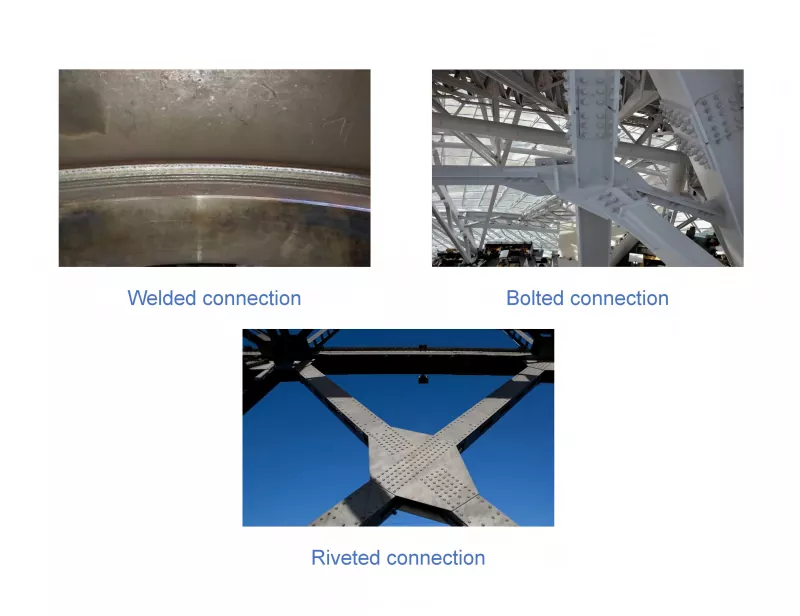

Pinagsasama ng mga connector ang mga steel beam, column at plates sa pamamagitan ng bolts, welds o rivets upang ma-secure ang katatagan at kaligtasan ng buong istraktura.

Inuri ayon sa istrukturang anyo, ang mga istrukturang bakal ay pangunahing kinabibilangan ng portal frame, steel frame, steel truss, cable-membrane at steel shell structures.

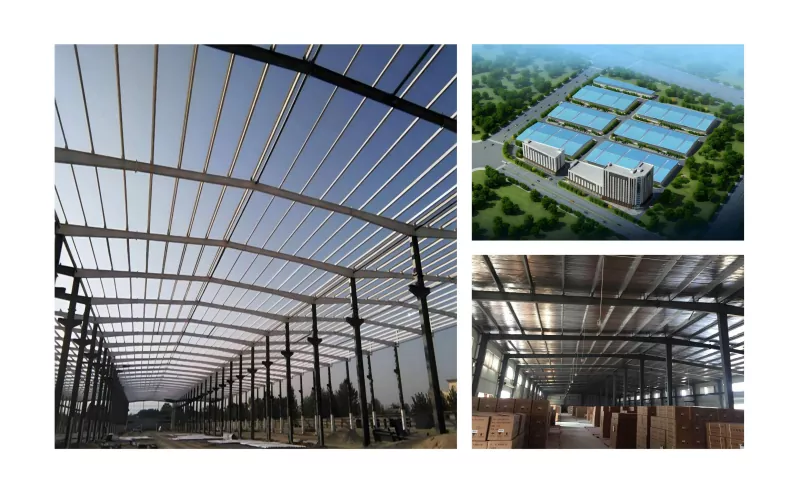

Portal frame structure: horizontally rigid-framed with columns and beams, na angkop para sa mga factory building at long-span constructions.

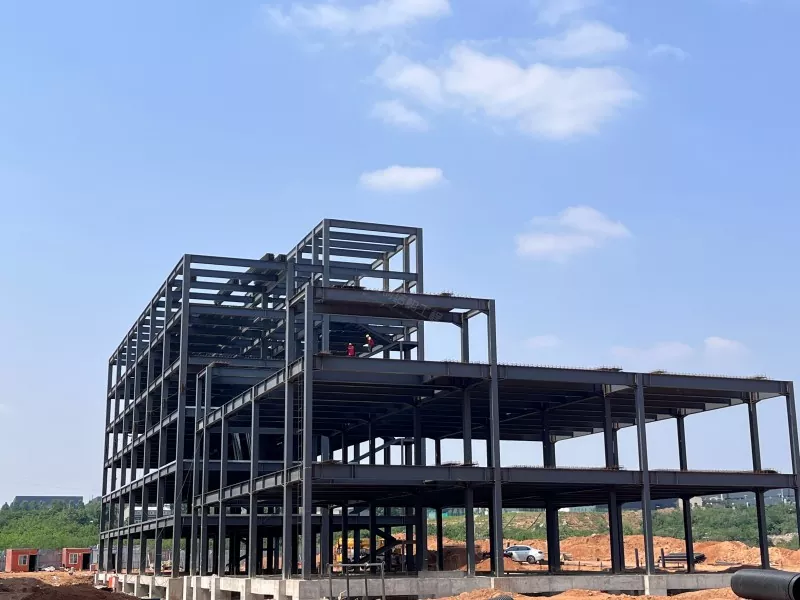

Steel frame structure: binubuo ng bare frame, concentrically braced frame, eccentrically braced frame at framed tube (closely-spaced column frame), pangunahing inilalapat sa mga multi-storey workshop, matataas na gusali ng opisina, commercial complex at super high-rise na pampublikong gusali.

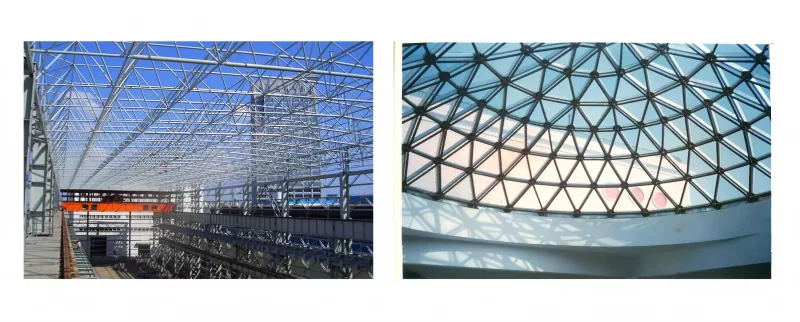

Steel truss structure: kabilang ang space grid at latticed shell, na angkop para sa long-span roof system.

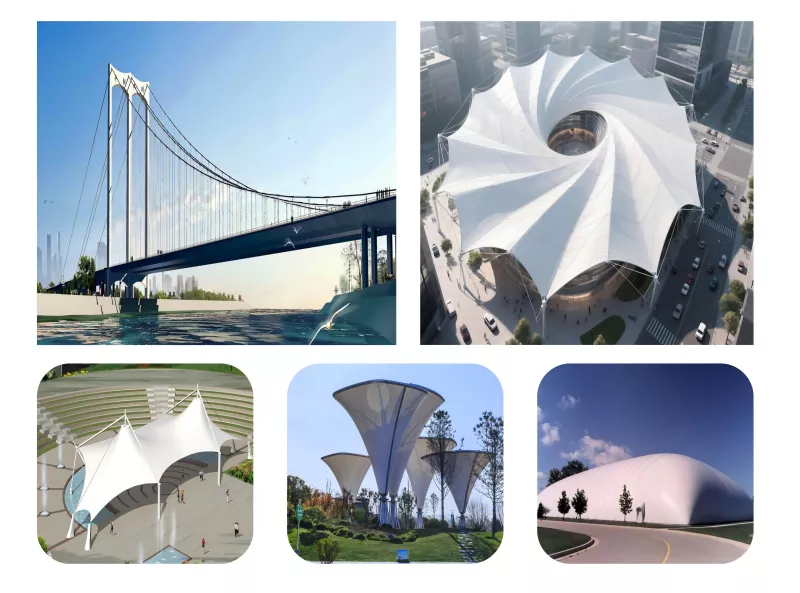

Cable-membrane structure: kabilang ang suspension structure at membrane structure (tensioned, framed, air-supported), pangunahing ginagamit para sa stadium roofs, landscape sunshades, exhibition hall, toll station canopie at outdoor leisure structures.

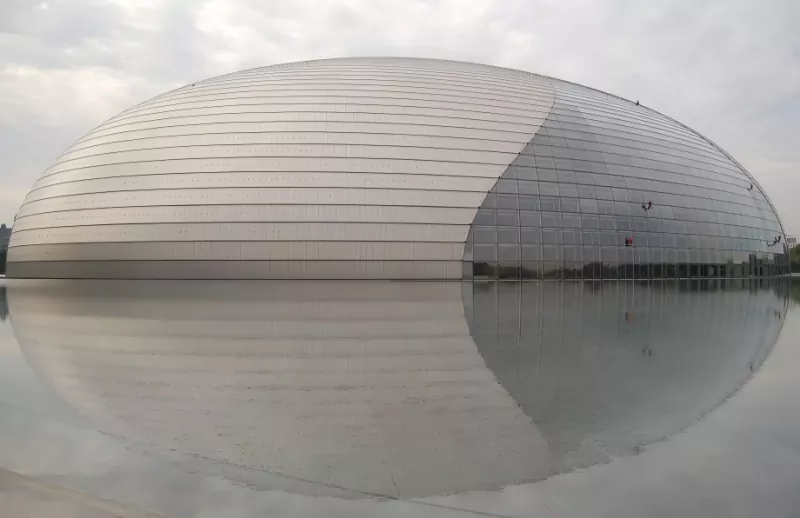

Steel shell structure: curved thin-wall spatial steel structure, inilapat sa malalaking venue, tank top, malalaking warehouse domes at airport roofs.

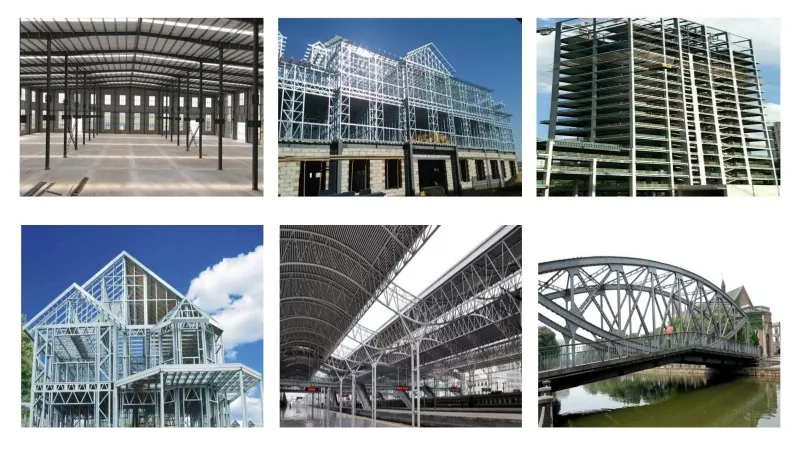

Inuri ayon sa aplikasyon sa engineering, ang mga istrukturang bakal ay nahahati sa istrukturang bakal na pang-industriya na gusali, istraktura ng bakal na balangkas ng light portal, istraktura ng bakal na mataas na gusali, istraktura ng bakal na gawa sa tirahan, istraktura ng bakal na pang-span at istraktura ng bakal na tulay.

Ang pag-uuri ng mga bahagi ng bakal ay nagpapadali sa disenyo at konstruksyon, at tumutulong sa pagpili ng naaangkop na mga materyales, mga detalye at mga paraan ng koneksyon upang matugunan ang mga kinakailangan ng iba't ibang uri at load ng gusali.
