5 Karaniwang Mga Tanong sa Inhinyero ng Istraktura ng Bakal at Mga Teknikal na Sagot

Ang disenyo, katha at on-site construction nginhinyero ng istruktura ng bakalnagsasangkot ng maraming mga propesyonal na konseptong mekanikal, mga parameter ng bahagi at pag-uuri ng istruktura. Sa araw-araw na pagdedetalye ng pagguhit, pagsusuri sa pagkarga at paghahambing ng scheme, maraming practitioner ang madalas na nagdududa tungkol sa iba't ibang teknikal na termino, mekanikal na epekto at pamantayan sa pagpili ng mga miyembro ng istruktura. Upang matulungan ang mga frontline technician at foreign trade coordinator na mabilis na ayusin ang mga pangunahing teorya at maiwasan ang mga error sa disenyo, ang dokumentong ito ay nagsasama-sama ng mga madalas itanong na mga propesyonal na tanong tungkol sa mga istrukturang bakal na may maigsi na mga sagot.

Q1. Ano ang epekto ng diaphragm?

Ang diaphragm effect ay tumutukoy sa isang mekanikal na pag-uugali kung saan ang mga panel ng enclosure ay lumalaban sa in-plane deformation na dulot ng mga in-plane load dahil sa kanilang sariling shear stiffness. Ang katigasan at lakas ng mga bahagi ay ang dalawang pangunahing tagapagpahiwatig upang suriin ang pagganap nito.

Q2. Pareho ba ang epekto ng shear lag at shear lag?

Ang mga ito ay tumutukoy sa isang magkatulad na mekanikal na kababalaghan; Ang "shear lag" ay isa lamang alternatibong pangalan para sa shear lag effect, na maaaring ipaliwanag ng prinsipyo ng Saint-Venant. Sa panahon ng paglilipat ng load sa loob ng isang miyembro, ang naantala na paghahatid ng puwersa ng paggugupit sa mga lokal na rehiyon ay humahantong sa hindi pantay na distribusyon ng normal na stress sa cross-section, at ang phenomenon na ito ay pinagsama-samang pinangalanang shear lag.

Q3. Anong mga kahihinatnan ang idudulot ng labis na pagpapalihis ng mga istrukturang bakal?

Kung ang aktwal na pagpapalihis ng aistraktura ng bakallumampas sa limitasyon na tinukoy ng mga code, ang nakikitang pagpapapangit ng mga bahagi ay magaganap at masisira ang hitsura ng arkitektura. Samantala, ang pagganap ng serbisyo ng gusali ay masisira, at ang pangmatagalang labis na pagpapalihis ay higit na lilikha ng mga potensyal na panganib sa kaligtasan sa istruktura.

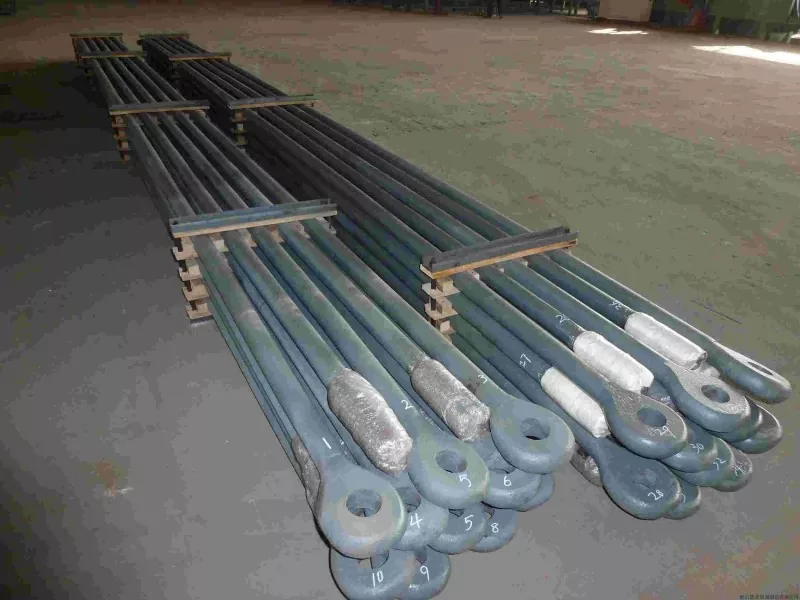

Q4. Paano makilala ang matibay na tie rods mula sa flexible tie rods?

Ang mga matibay na tie rod ay maaaring magpasan ng parehong pag-igting at compression, at karaniwang gumagamit ng double angle steel o circular steel tube cross-sections. Ang mga nababaluktot na tie rod ay maaari lamang labanan ang pag-igting nang walang compressive capacity, na karaniwang gawa mula sa isang anggulo na bakal o mga bilog na tubo.

Q5. Ano ang ibig sabihin ng post-buckling bearing capacity?

Ang post-buckling bearing capacity ay partikular na tumutukoy sa natitirang load-carrying capacity ng manipis na pader na mga bahagi pagkatapos mangyari ang lokal na buckling. Ang index na ito ay sama-samang tinutukoy ng ratio ng lapad-kapal ng mga plato at mga kundisyon ng pagpigil sa gilid: ang mas malaking ratio ng lapad-kapal at mas malakas na mga hadlang sa hangganan ay magreresulta sa mas mataas na post-buckling residual bearing capacity ng miyembro.

Konklusyon

Ang mga teoryang kasangkot sa disenyo, paggawa at pagtatayo ng mga istrukturang bakal ay malawak at magkakaugnay, at ang Q&A sa itaas ay sumasaklaw lamang sa isang maliit na bahagi ng mga karaniwang isyu.Inhinyero ng istraktura ng bakalay isang disiplina na pinagsasama ang teoretikal na kaalaman at praktikal na karanasan. Ang pag-master ng mga pangunahing puntong ito ay nangangailangan ng higit pa sa pagsasaulo ng mga kahulugan ng termino; Ang paulit-ulit na paghahambing, pagmuni-muni at pagpapatunay sa mga tunay na kasanayan sa proyekto ay kailangang-kailangan. Inaasahan na ang dokumentong ito ng Q&A ay makapagbibigay sa mga mambabasa ng malinaw na panimulang punto, na nagbibigay-daan sa kanila na mabilis na mahanap ang mga nauugnay na sanggunian at solusyon kapag nakakaranas ng mga praktikal na problema sa engineering.
